Harmonik Giriş ve Çıkış Reaktörleri

Giriş ve Çıkış Reaktörleri
DC veya AC motorlarda kullanılan sürücüler, UPS’ler, genel anlamda güç transistorleri kullanan sistemler devreye bağlandıkları noktanın önünde ve arkasında büyük oranda harmonik bozunum, parazit, DC motorlarda motor tarafında aşırı düzeyde ripple gibi çeşitli bozucu işaretler meydana getirir.

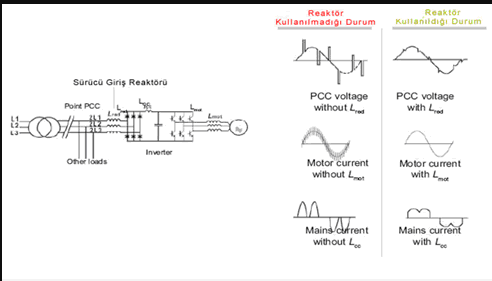

Tüm bu durumlar sürücü ve diğer elektronik elemanları olumsuz yönde etkiler. Bu bozucu işaretlerin olumsuz etkilerini önlemek için giriş ve çıkış reaktörleri ( Şok Reaktörü , Şok Bobini ) kullanılır. Aşağıdaki şekilde reaktör kullanıldığı ve kullanılmadığı durum için dalga şeklinde meydana gelen değişim gösterilmiştir. Harmoniklerin sebep olduğu olumsuz durumlar;
– Elektronik kart arızaları yaşanır,
– Motor problemleri yaşanır,
– Tüm elektriksel donanım için hızlı yaşlanma başlar.
